🏭 Bài Toán Truyền Thông Tín Hiệu Trong Môi Trường Nhà Máy & Tự Động Hóa 2026
Trong các dây chuyền sản xuất công nghiệp, hệ thống quản lý tòa nhà thông minh (BMS), trạm quan trắc điện năng hay hệ thống điều khiển camera PTZ, cổng giao tiếp nối tiếp RS232 (Cổng COM DB9) chỉ truyền được khoảng cách tối đa 15 mét và cực kỳ nhạy cảm với xung sét lan truyền hoặc từ trường của động cơ điện công suất lớn. Để mở rộng khoảng cách lên đến 1.200 mét và truyền thông đa điểm (Multi-drop Modbus RTU), việc ứng dụng bộ chuyển đổi RS232 sang RS485/RS422 DTECH DT-9003, DT-9018 kết hợp với cáp lập trình USB to RS232 UNITEK Y-105 phân phối chính hãng bởi UNITEK Việt Nam (unitekvn.com) và Huy Phát Electronics là sự lựa chọn tiêu chuẩn số 1 của giới kỹ sư tự động hóa!
1. So Sánh Chi Tiết Bộ Chuyển Đổi DTECH DT-9003 & DTECH DT-9018
Thương hiệu DTECH là nhà sản xuất thiết bị giao tiếp nối tiếp công nghiệp uy tín hàng đầu. Tại thị trường Việt Nam, hai mã sản phẩm chủ lực đáp ứng các cấp độ môi trường thi công khác nhau:

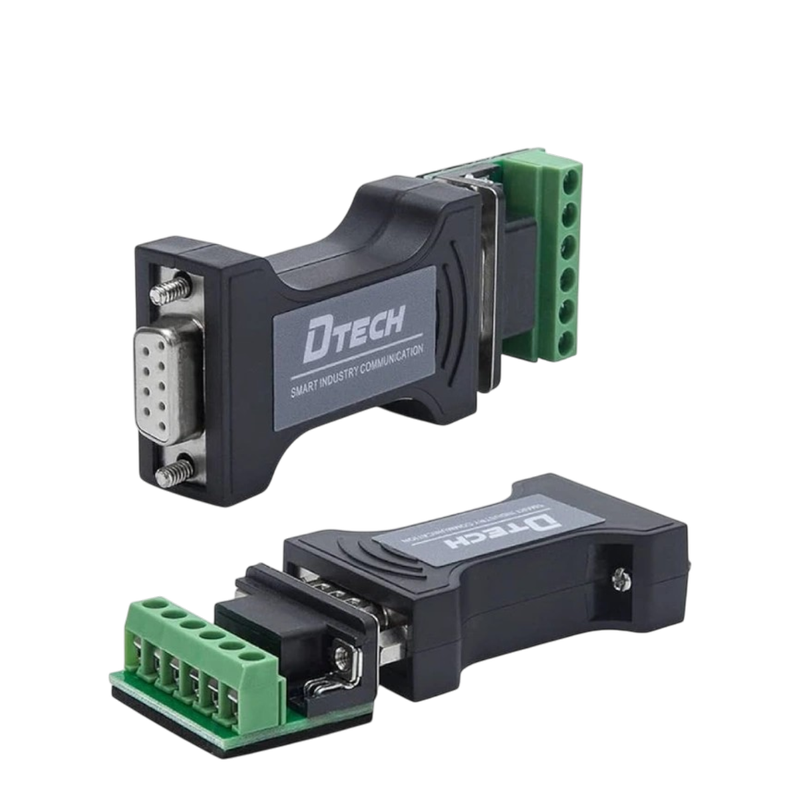

⚡ 1. DTECH DT-9003 (Thụ Động - Port Powered)
- Cơ chế cấp nguồn: Sử dụng công nghệ trích nguồn độc quyền Port-Powered từ các chân TXD, RTS, DTR của cổng RS232, không cần cắm adapter nguồn ngoài rườm rà.
- Chế độ hoạt động: Hỗ trợ cả 2 chế độ: RS-485 bán song công 2 dây (Half-duplex) và RS-422 toàn song công 4 dây (Full-duplex).
- Chống sốc điện: Tích hợp bảo vệ chống đột biến điện áp tĩnh điện ESD lên đến 600W.
🛡️ 2. DTECH DT-9018 (Chủ Động - Cách Ly Quang Học 2.5KV)
- Công nghệ Optical Isolation: Trang bị bộ cách ly quang học điện áp lên tới 2500V (2.5KV), cách ly hoàn toàn điện thế giữa máy tính điều khiển và mạng dây ngoài trời.
- Môi trường khắc nghiệt: Triệt tiêu 100% dòng điện vòng nối đất (Ground Loop), bảo vệ cổng COM máy tính và PLC không bị nổ khi có sét đánh cảm ứng hoặc sự cố chạm chập điện 3 pha.
- Cấp nguồn: Sử dụng nguồn DC 9-30V công nghiệp, hoạt động bền bỉ 24/7/365 trong tủ điện trung tâm.
2. Cáp Chuyển Đổi USB Sang RS232 UNITEK Y-105: Cầu Nối Cho Laptop Hiện Đại
Hầu như toàn bộ laptop hiện đại ngày nay đều đã loại bỏ cổng COM DB9 vật lý. Khi kỹ sư công trình đi hiện trường để nạp chương trình cho biến tần hay PLC, Cáp chuyển USB 2.0 sang RS232 UNITEK Y-105 thuộc danh mục bộ chuyển đổi là giải pháp hoàn hảo:
- Chipset Chính Hãng Ổn Định: Sử dụng vi điều khiển chính hãng chuẩn công nghiệp, tương thích 100% với Windows 11, Windows 10, macOS và Linux.
- Không Bị Mất Gói Dữ Liệu (No Packet Loss): Không xảy ra hiện tượng dump màn hình xanh (BSOD) hay ngắt kết nối đột ngột khi nạp firmware qua các phần mềm kỹ thuật như TIA Portal, GX Works, CX-Programmer, Modscan hay Putty.
- Đầu Mạ Vàng & Lõi Đồng Nguyên Chất: Chống oxy hóa trong môi trường ẩm ướt, vỏ nhựa PVC cao cấp chịu nhiệt chống đứt gãy.
3. Bảng So Sánh Các Chuẩn Giao Tiếp Nối Tiếp: RS-232 vs RS-422 vs RS-485
| Thông Số Kỹ Thuật | Chuẩn RS-232 | Chuẩn RS-422 | Chuẩn RS-485 |
|---|---|---|---|
| Phương thức truyền tín hiệu | Điện áp đơn cực (Single-ended) | Điện áp vi sai (Differential) | Điện áp vi sai (Differential) |
| Khoảng cách truyền tối đa | Tối đa 15 mét | Lên đến 1200 mét | Lên đến 1200 mét (1.2 Km) |
| Chế độ giao tiếp | Toàn song công (Full-duplex) | Toàn song công (4 dây) | Bán song công (2 dây) hoặc Toàn song công (4 dây) |
| Số thiết bị kết nối tối đa | 1 Máy phát - 1 Máy nhận (Điểm-Điểm) | 1 Máy phát - 10 Máy nhận | 32 đến 128 thiết bị trên cùng 1 mạng bus |
| Khả năng chống nhiễu | Kém, dễ suy hao | Rất tốt | Tuyệt vời, chống xung điện từ công nghiệp |
4. Sơ Đồ Đấu Nối Cổng RS-485 Chuẩn Cho Kỹ Thuật Viên
Khi kết nối bộ chuyển đổi DTECH DT-9003 hoặc DT-9018 vào hệ thống Modbus RTU, hãy tuân thủ sơ đồ chân tiêu chuẩn trên khối cầu đấu (Terminal Block):
Chân D+ (hoặc A): Nối với dây tín hiệu cực dương (+) của biến tần, đồng hồ điện tử hoặc PLC.
Chân D- (hoặc B): Nối với dây tín hiệu cực âm (-) của các thiết bị mạng.
Chân GND: Nối dây bọc kim chống nhiễu (Shielded) tiếp địa một đầu để xả tĩnh điện tích tụ trên đường cáp dài.
Với các tuyến cáp truyền thông RS-485 kéo dài trên 100 mét hoặc có tốc độ Baudrate cao (115200 bps), bắt buộc phải mắc thêm một điện trở kết thúc (Termination Resistor) 120 Ohm song song giữa hai chân A và B tại thiết bị cuối cùng của đường bus để hấp thụ sóng phản xạ, triệt tiêu hoàn toàn lỗi CRC Checksum!
