Hướng dẫn bấm cáp mạng và chọn hạt mạng RJ45 chuẩn CAT6 chất lượng cao

Kết nối Wi-Fi dù tiện lợi đến đâu vẫn có những điểm yếu về độ ổn định và suy hao tín hiệu qua các bức tường. Khi cần chơi game online không độ trễ, livestream chất lượng cao hay truyền dữ liệu file lớn trong mạng nội bộ NAS, kết nối dây mạng LAN luôn là lựa chọn hàng đầu. Dưới đây là hướng dẫn chi tiết cách bấm cáp mạng CAT6 đúng tiêu chuẩn kỹ thuật.

1. Chuẩn bị công cụ và vật tư cần thiết

Để bắt đầu tự bấm dây mạng, bạn cần chuẩn bị đầy đủ các dụng cụ sau:

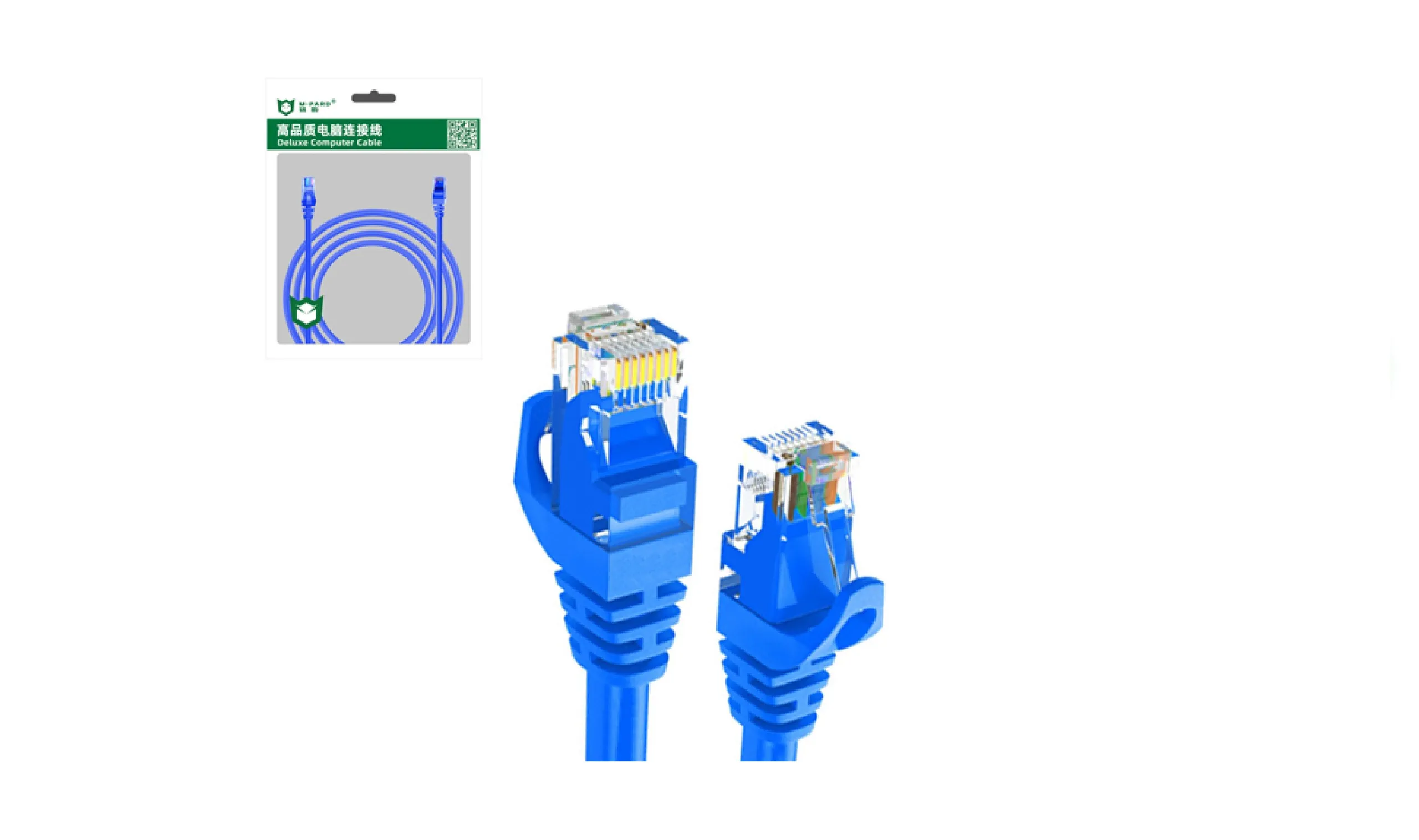

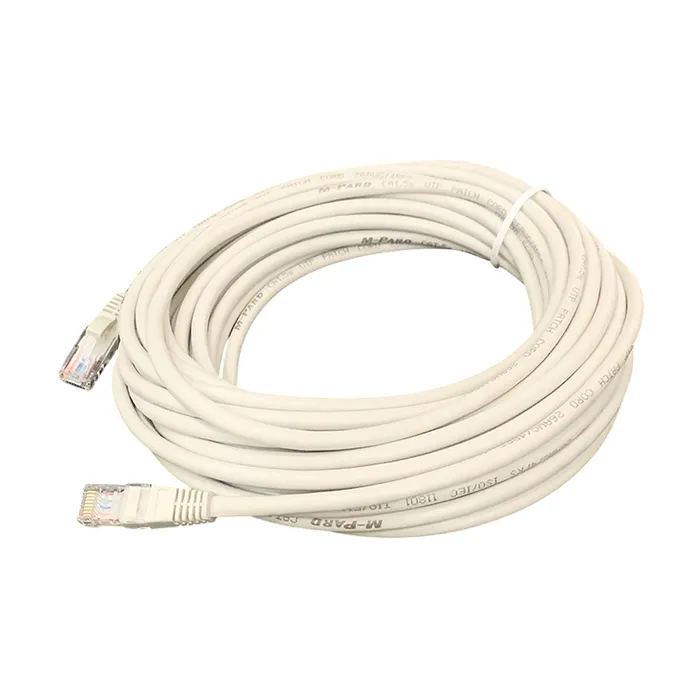

• Dây cáp mạng CAT6 chính hãng: Có lõi đồng dày và lớp lót chữ thập chống nhiễu chéo giữa các cặp dây.

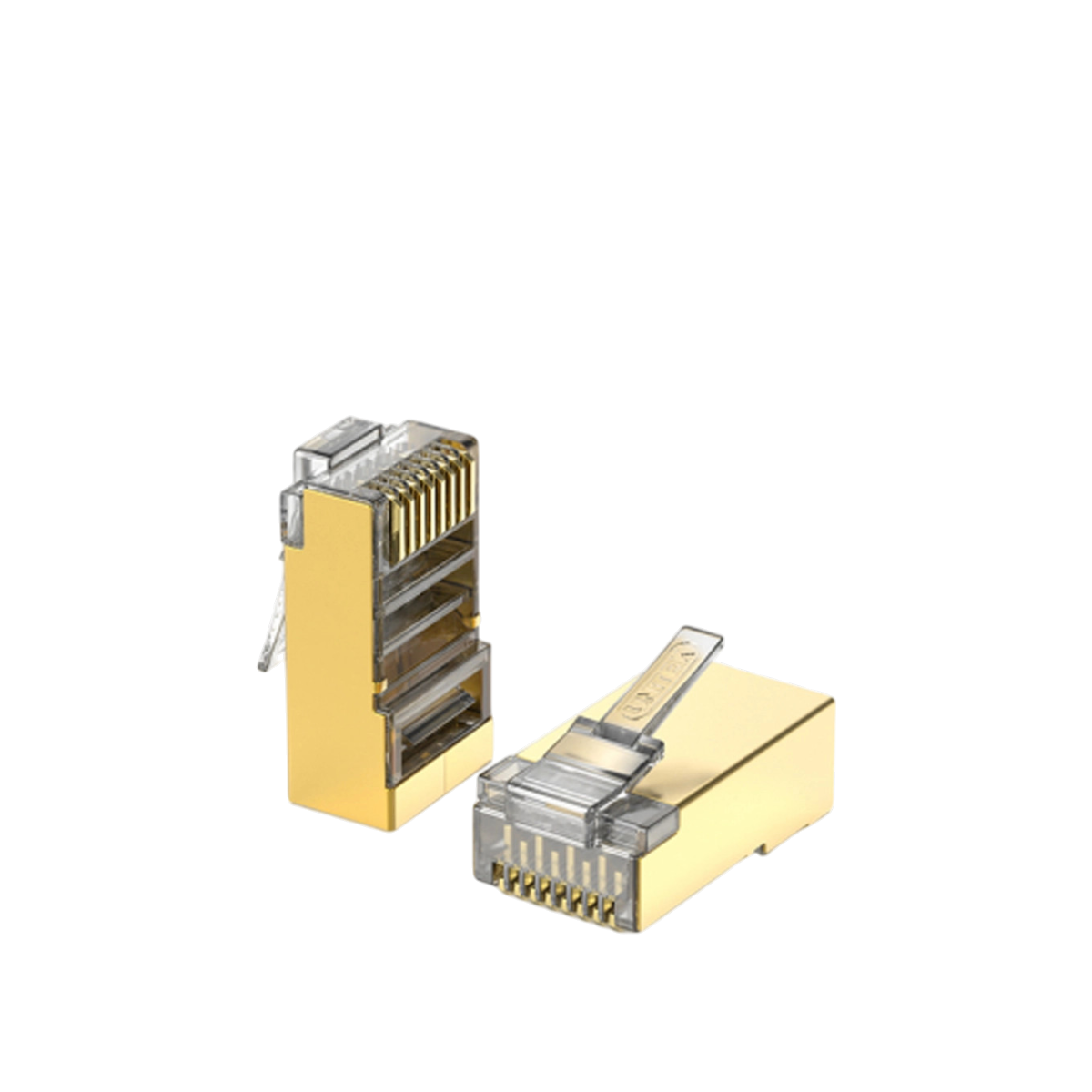

• Hạt mạng RJ45 chuẩn CAT6: Khác với hạt mạng CAT5, hạt CAT6 có lỗ xỏ dây lớn hơn để luồn lõi đồng dày của cáp CAT6 dễ dàng, nên chọn loại hạt có chân tiếp xúc mạ vàng chống rỉ sét.

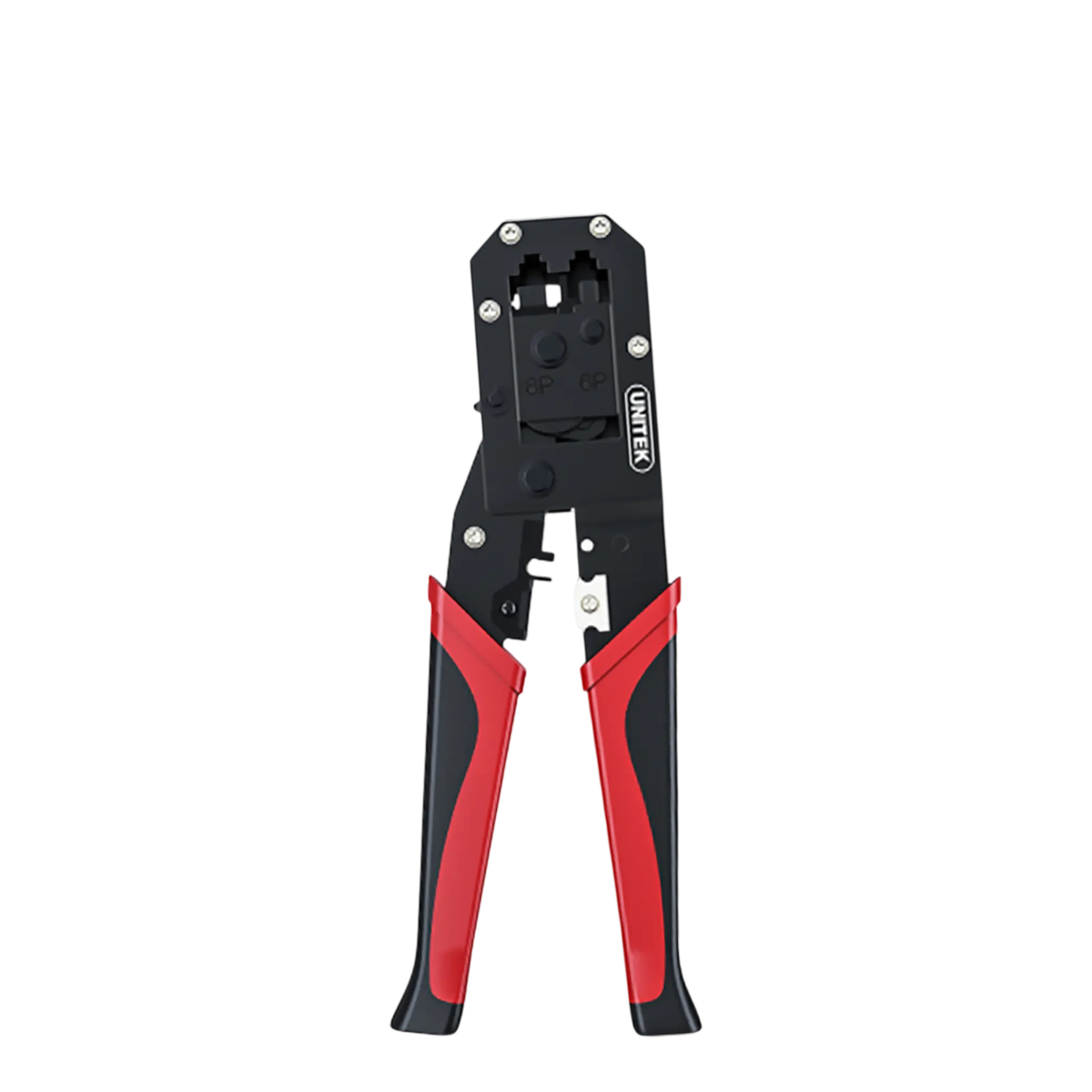

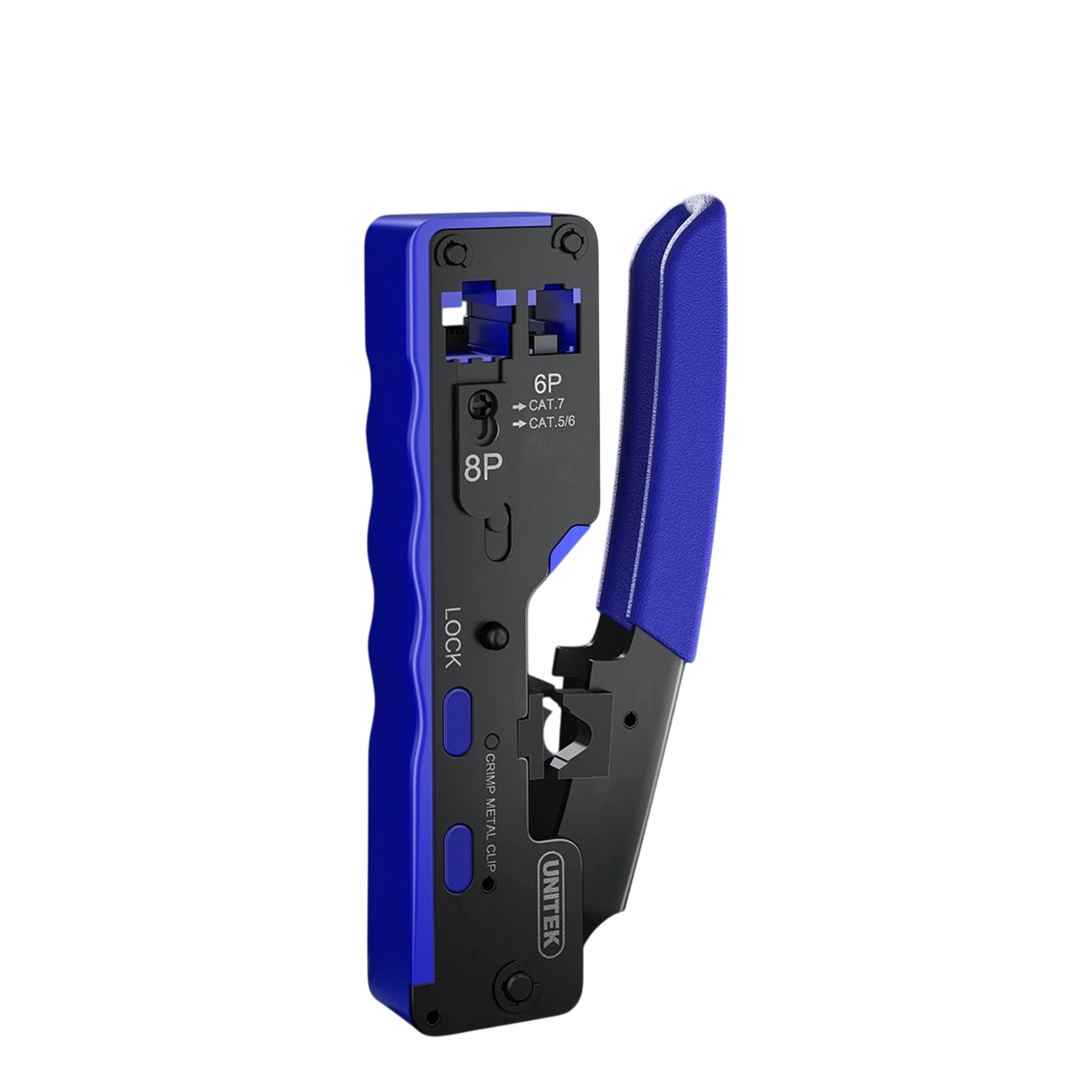

• Kềm bấm mạng chuyên dụng: Tích hợp lưỡi dao cắt dây và tuốt vỏ.

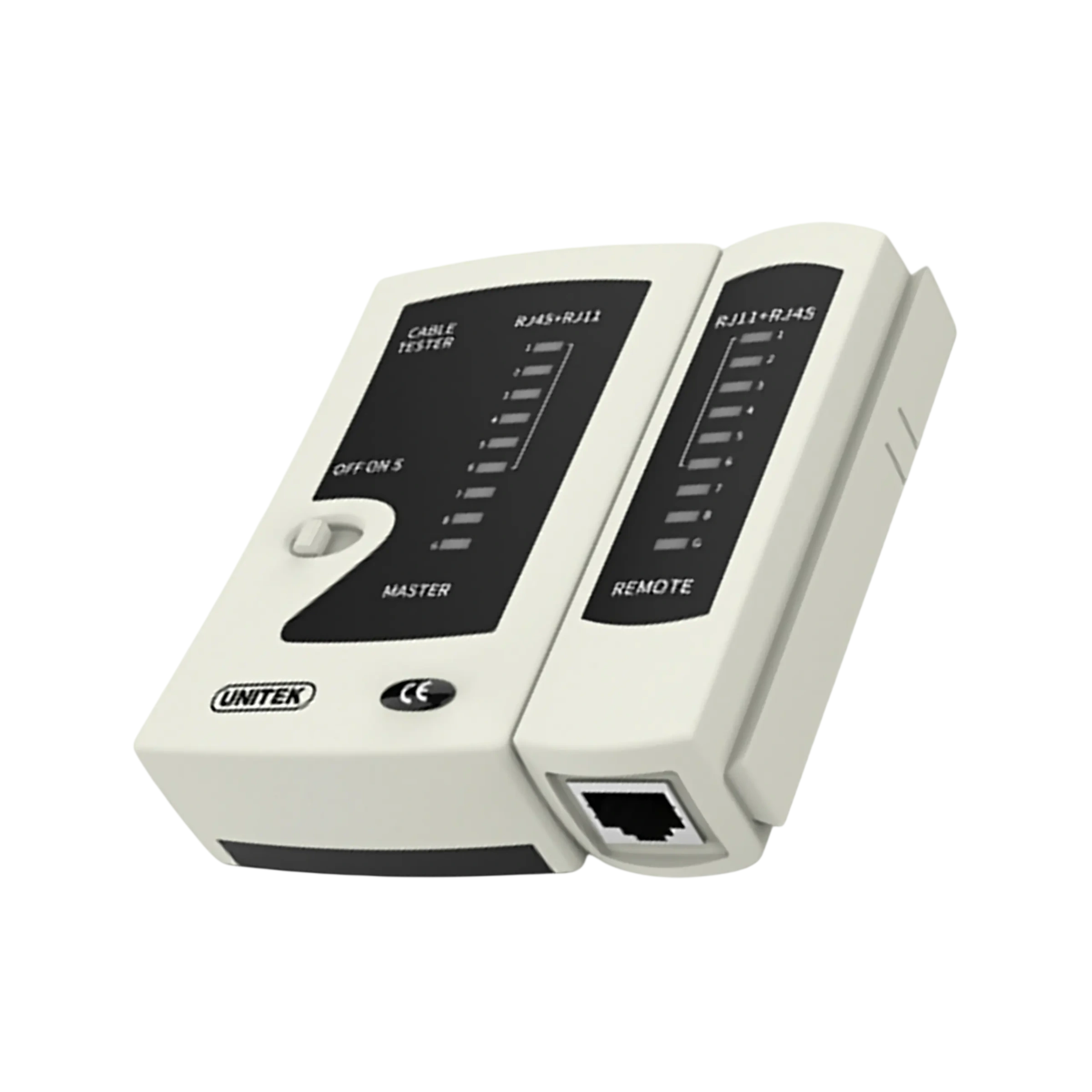

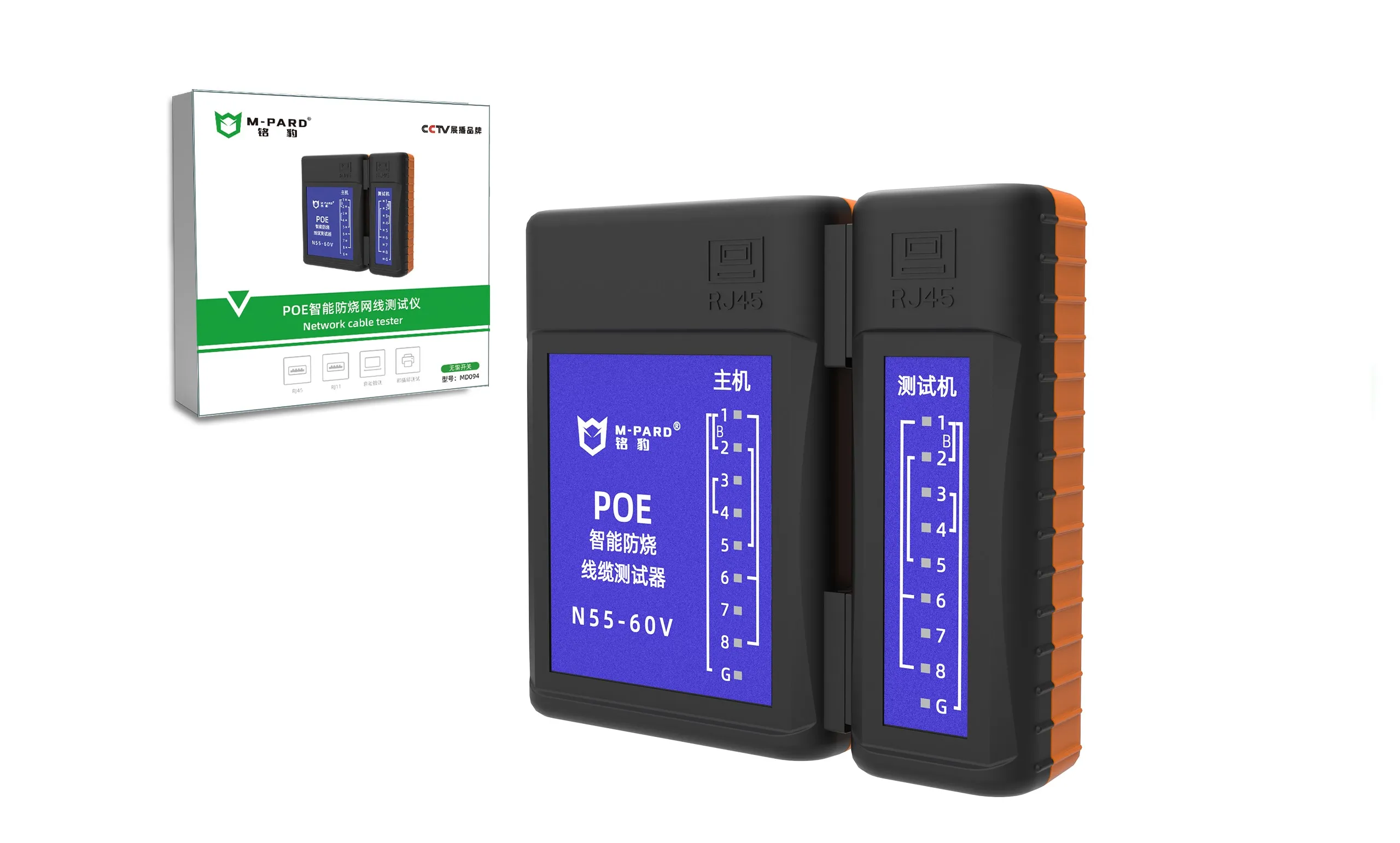

• Thiết bị đo thông mạch (Network Cable Tester): Để kiểm tra tín hiệu sau khi bấm.

2. Sơ đồ màu dây chuẩn T568B (Thông dụng nhất)

Chuẩn bấm dây T568B là chuẩn phổ biến nhất tại Việt Nam để kết nối trực tiếp từ máy tính vào Router/Switch mạng. Sắp xếp thứ tự các màu dây từ trái qua phải như sau:

1. Trắng Cam
2. Cam
3. Trắng Xanh Lá
4. Xanh Dương
5. Trắng Xanh Dương
6. Xanh Lá
7. Trắng Nâu
8. Nâu

3. Các bước tiến hành chi tiết

Bước 1: Tuốt vỏ ngoài của cáp. Dùng kềm tuốt khoảng 3cm lớp vỏ nhựa ngoài của cáp mạng, chú ý nhẹ tay tránh làm xước các lõi dây đồng bên trong. Cắt bỏ lõi nhựa chữ thập ở giữa.

Bước 2: Gỡ xoắn và vuốt thẳng dây. Tách rời 8 lõi dây nhỏ, vuốt thật thẳng và sắp xếp chúng theo đúng thứ tự màu của chuẩn T568B nêu trên.

Bước 3: Cắt bằng đầu dây. Gom chặt các sợi dây lại, dùng lưỡi cắt của kềm bấm cắt thẳng băng đầu dây, chừa lại chiều dài khoảng 1.5cm.

Bước 4: Đút dây vào hạt mạng RJ45. Cầm ngược hạt mạng (phần lẫy nhựa quay xuống dưới), luồn 8 sợi dây vào các khe nhỏ. Đẩy thật mạnh để các lõi đồng chạm kịch vào đầu hạt mạng.

Bước 5: Bấm đầu mạng. Đút đầu mạng vào ngàm bấm của kềm, bóp chặt tay để răng đồng của kềm ép chặt các chân tiếp xúc vào lõi dây.

Sau khi bấm xong 2 đầu, bạn cắm cáp mạng vào máy đo để kiểm tra tín hiệu. Nếu cả 8 đèn LED sáng tuần tự từ 1 đến 8 thì xin chúc mừng, bạn đã bấm thành công sợi cáp mạng chuẩn CAT6 gigabit!
