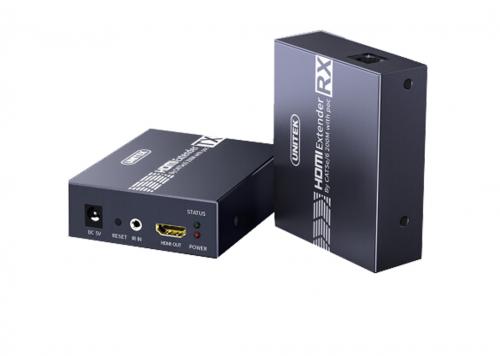

Sản phẩm mở rộng cáp mạng HDMI đơn Superior phá vỡ giới hạn khoảng cách truyền dẫn của cáp HDMI. Thông qua cáp mạng chuẩn Loại 5e/Loại 6, nó kết nối đầu ra tín hiệu HDMI với đầu vào hiển thị HDMI, do đó mở rộng tín hiệu HDMI lên đến 200 mét. Nó cũng hỗ trợ chức năng EDID và có thể thích ứng với độ phân giải tối ưu của màn hình. Sản phẩm hỗ trợ chuẩn HDMI1.3, độ phân giải lên tới 1080P@60Hz. Hình ảnh hiển thị mượt mà, phù hợp để trưng bày ngoài trời, trình diễn triển lãm, giám sát an ninh và các ứng dụng khác.

thông số kỹ thuật sản phẩm

Kích thước sản phẩm: 93mmx77mmx27mm

Nguồn điện: Bộ đổi nguồn DC 5V/1A

Cáp mạng áp dụng: Cáp mạng chuẩn quốc gia đồng nguyên chất CAT 5E/CAT6 8 lõi

Chiều dài cáp: Cáp CAT 5E/CAT6 hỗ trợ lên đến 200 mét (tùy thuộc vào chất lượng đường ngắm)

Chiều dài cáp HDMI: Khoảng cách truyền tín hiệu đầu vào + đầu ra là 10 mét (tùy thuộc vào chất lượng hình ảnh)

Độ phân giải: Chuẩn HDMI 1.3, hỗ trợ lên đến 1080P@60hz, tương thích ngược với 1080i/720P/576P, v.v.

Hệ thống hỗ trợ: tương thích với MAC OS/Windows/Linux và các hệ điều hành khác

Môi trường hoạt động: Nhiệt độ -20~60℃

Ghi chú khác: Hỗ trợ HDCP2.0, hỗ trợ video 3D

Hướng dẫn vận hành

1. Kết nối nguồn tín hiệu đầu ra với giao diện HDMI với đầu vào HDMI của bộ phát mở rộng thông qua cáp HDMI.

2. Sử dụng cáp CAT 5E/CAT6 để kết nối các cổng RJ45 của bộ phát và bộ thu của bộ mở rộng.

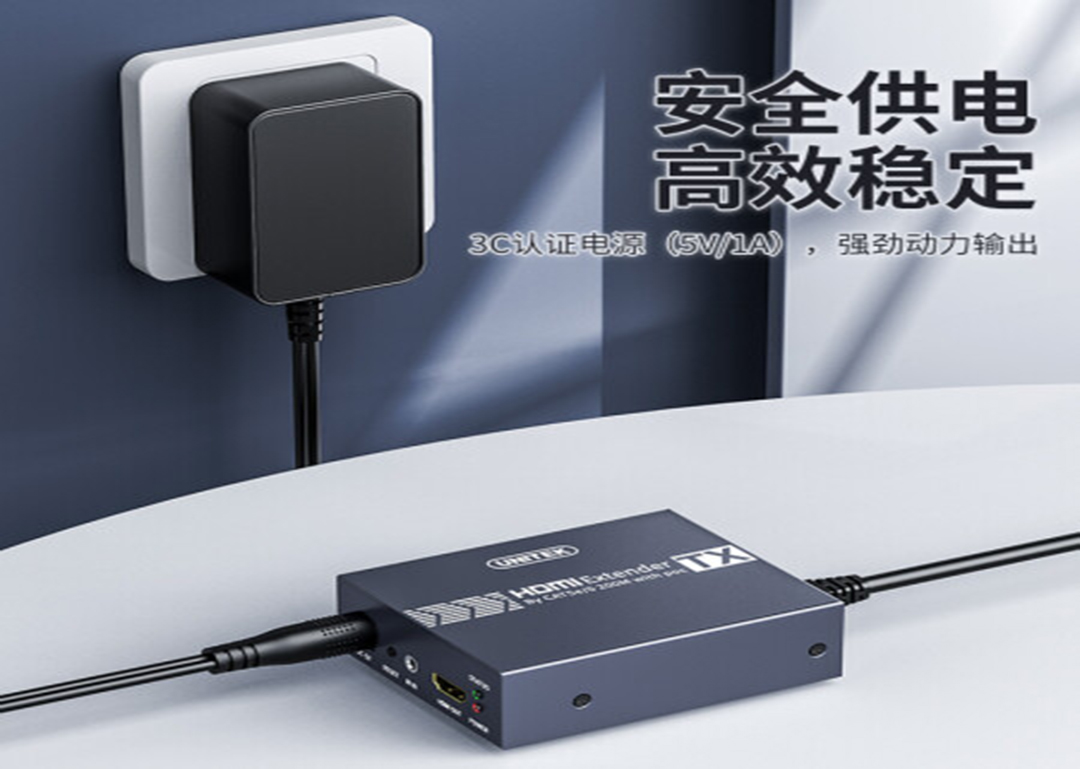

3. Kết nối bộ đổi nguồn DC 5V/1A vào bộ phát và bộ thu của bộ mở rộng.

4. Kết nối đầu ra HDMI của bộ mở rộng với thiết bị hiển thị đầu cuối thông qua cáp HDMI.

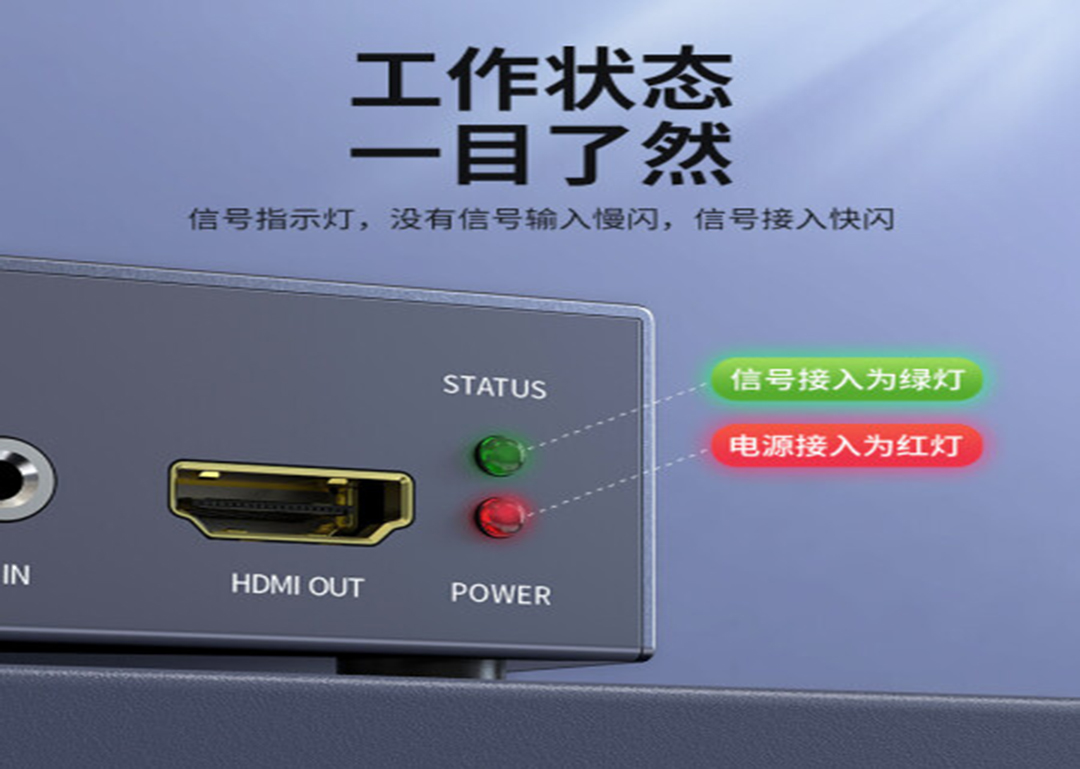

5. Mô tả đèn báo: Kết nối tín hiệu có màu xanh lá cây và kết nối nguồn có màu đỏ.

6. Khi có tín hiệu video HDMI đầu vào, đèn báo màu xanh lá cây trên bộ phát (TX) của sản phẩm sẽ sáng lên; Khi nhận được tín hiệu từ đầu ra của máy phát, đèn báo màu xanh lá cây trên máy thu (RX) sẽ sáng lên (nhấp nháy chậm khi không có tín hiệu video, nhấp nháy nhanh khi có tín hiệu video). Nếu đèn tín hiệu ở đầu nhận không sáng, vui lòng kiểm tra xem cáp mạng mở rộng có tiếp xúc tốt không.
