Giới thiệu:

Bộ mở rộng cáp quang HDMI KVM sử dụng công nghệ truyền dẫn cáp quang độ nét cao và video kỹ thuật số. Với cáp quang SC đơn mode, nó có thể truyền tín hiệu âm thanh và video lên đến 20KM. Nó hỗ trợ kết nối điểm-điểm và điểm-nhiều điểm. Sản phẩm này lý tưởng cho giám sát an ninh, hệ thống y tế, màn hình thương mại, đào tạo giáo dục, quảng cáo ngoài trời, rạp hát tại nhà và hệ thống hội nghị.

Điểm nổi bật:

Hỗ trợ độ phân giải cao 1920x1080P@60Hz.

Hỗ trợ truyền dẫn cáp quang đơn mode SC lên tới 20KM.

Mở rộng tín hiệu bàn phím và chuột.

Hỗ trợ hiển thị vòng lặp HDMI® cục bộ.

Phản xạ hồng ngoại IR một hướng.

Hỗ trợ truyền điểm-đến-điểm và điểm-đến-nhiều điểm.

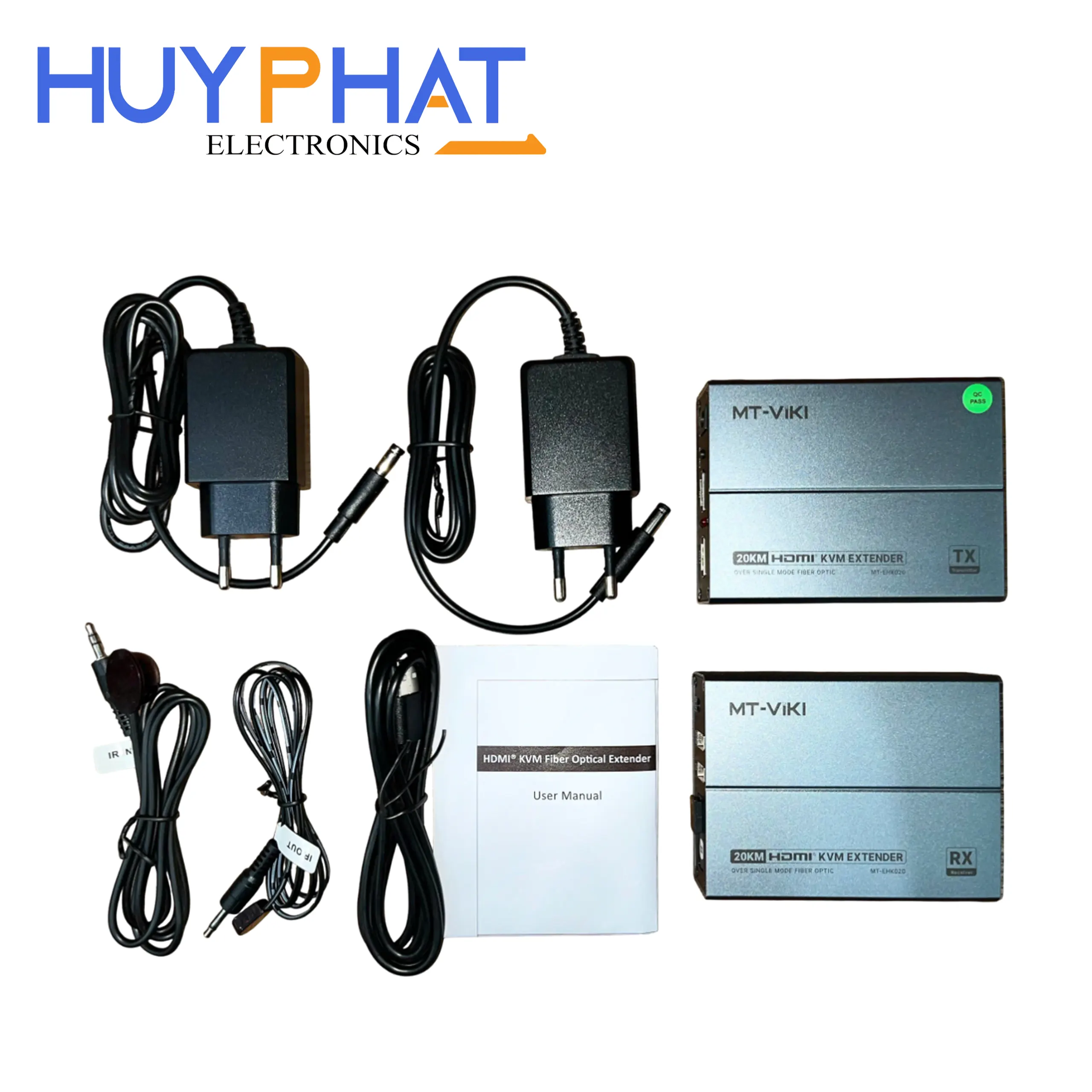

Hướng dẫn sử dụng bộ mở rộng HDMI KVM qua cáp quang MT-VIKI MT- EHK020:

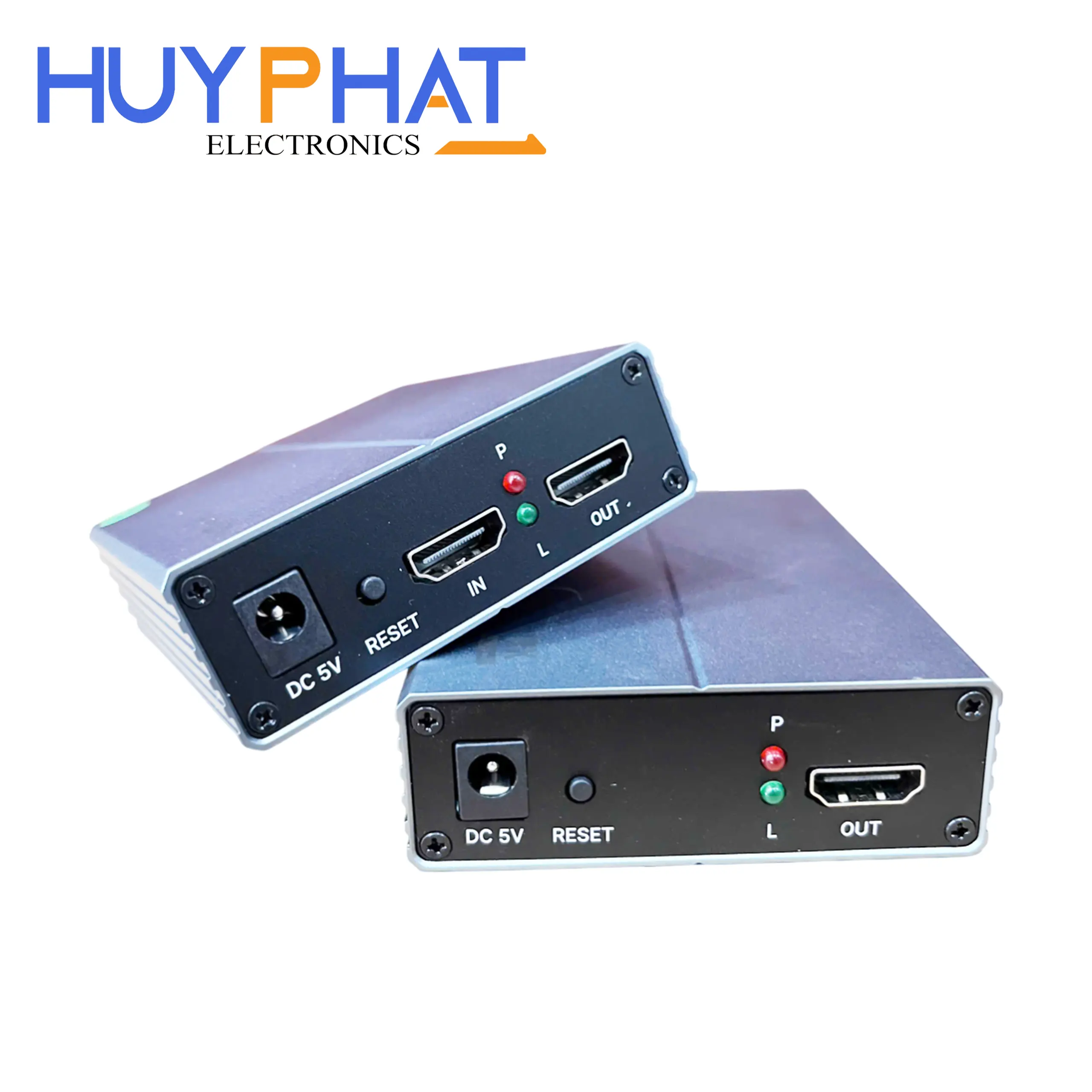

1. Kết nối thiết bị phát (Transmitter):

   • HDMI IN: Kết nối nguồn tín hiệu (PC, đầu DVD, hoặc thiết bị phát HDMI).
   • USB IN: Kết nối cáp USB với máy tính để truyền tín hiệu bàn phím, chuột.
   • Fiber Optical Cable: Kết nối cáp quang từ thiết bị phát đến thiết bị nhận.
   • HDMI OUT (Loop Out): Kết nối màn hình cục bộ nếu cần hiển thị tại nguồn phát.

2. Kết nối thiết bị nhận (Receiver):

   • HDMI OUT: Kết nối với màn hình hiển thị từ xa.
   • USB OUT: Kết nối bàn phím và chuột tại nơi đặt màn hình hiển thị.
   • Fiber Optical Cable: Kết nối với cáp quang từ thiết bị phát.

3. Nguồn cấp:

   • Kết nối adapter cấp nguồn cho cả thiết bị phát và thiết bị nhận.

4. Sử dụng:

   • Sau khi hoàn tất kết nối, thiết bị sẽ tự động truyền tín hiệu HDMI, bàn phím và chuột qua cáp quang với khoảng cách lên đến 20km.

5. Lưu ý:

   • Đảm bảo tất cả kết nối được thực hiện đúng cách trước khi cấp nguồn.
   • Kiểm tra cáp quang và các đầu kết nối để tránh sự cố tín hiệu.

Thông số kỹ thuật:

Đầu vào HDMI x1, Đầu ra HDMI x1, Bộ phát hồng ngoại 3,5mm x1, Đầu vào USB x1

Đầu ra HDMI x1, Đầu ra USB x2, Bộ thu IR 3,5mm x1

Khoảng cách truyền: 20KM

Phiên bản: HDMI 1.3

Giao thức HDCP 1.4

Giao thức USB 1.1

Độ sâu màu: 8/10/12 bit

Định dạng video: RGB; YCbCr 4:4:4; YCbCr 4:2:2; YCbCr 4:2:0

Return IR:  38kHz

Bảo vệ ESD: +8KV (Phóng điện tiếp xúc)

Nhiệt độ hoạt động: 0°C-50°C

Độ ẩm hoạt động: 10%-70% RH (Không ngưng tụ)

Điện áp một chiều 5V/1A

Vỏ ngoài: Hợp kim nhôm

Sơ đồ kết nối (Connection Diagram):

• Nguồn vào: Máy tính, thiết bị media (DVD/PC).
• Truyền qua: Cáp quang.
• Tín hiệu ra: HDMI OUT kết nối màn hình + USB kết nối chuột và bàn phím.
